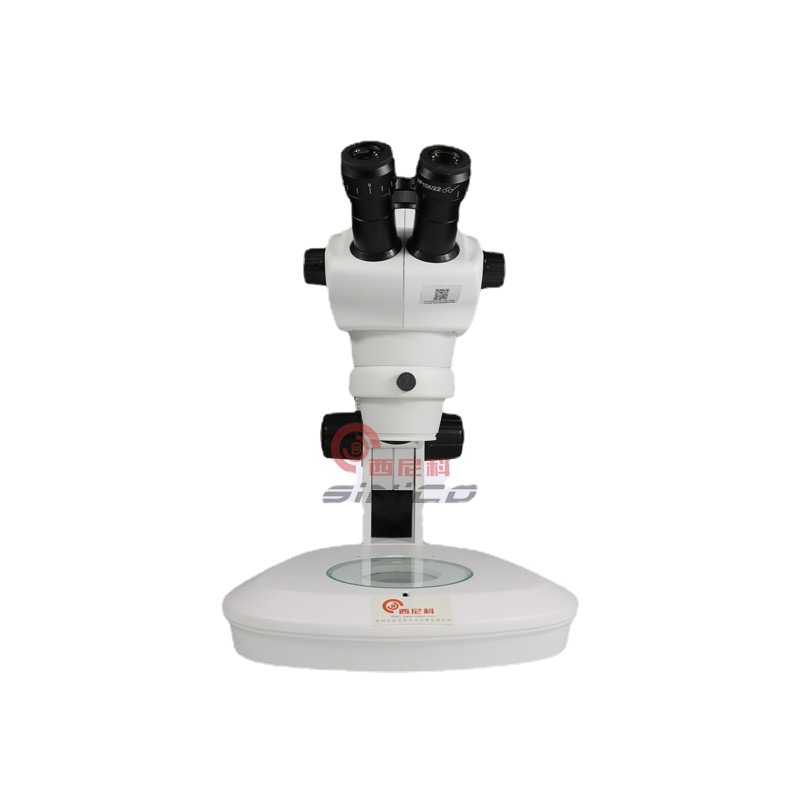

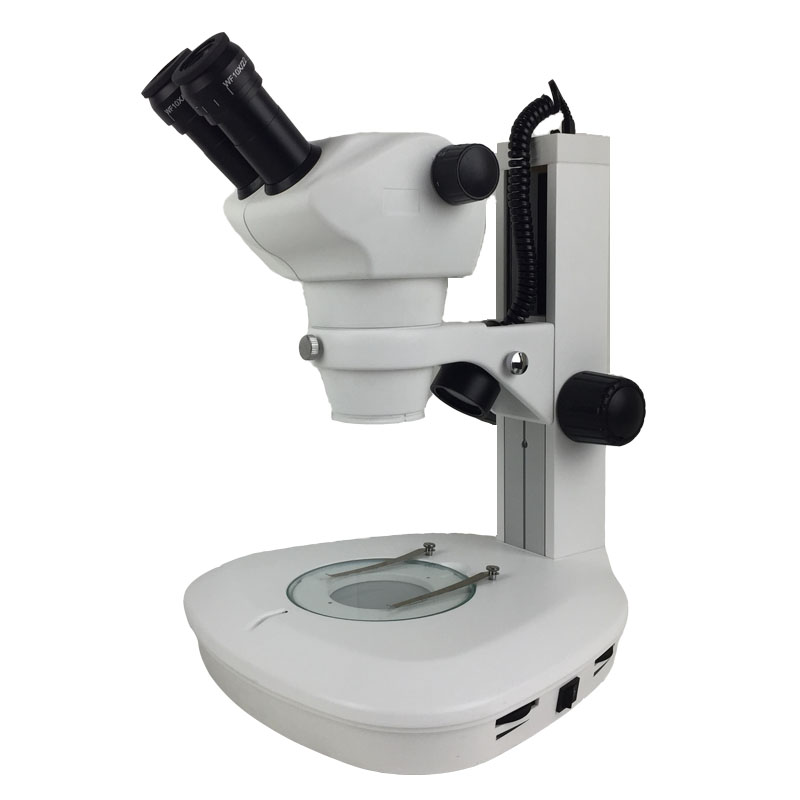

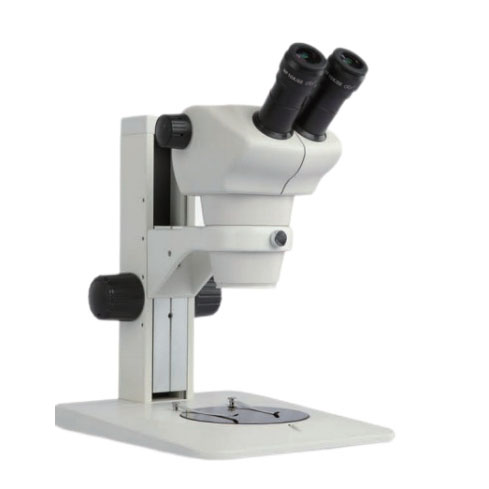

大景深体视显微镜 XK-ST900

在线咨询

产品详情

● 超长工作距离、超大景深

● 成像清晰、视场宽阔

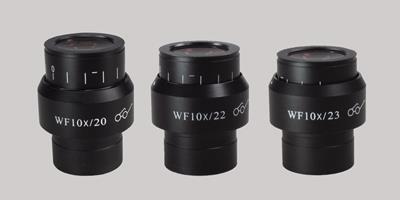

● 目镜采用平场无畸变设计,可高眼点观察,超大视野(视场范围最大可达Φ23mm),视度可调

 多种规格机型可选 适应不同领域检测需要

 模块化设计 符合人机工程学原理

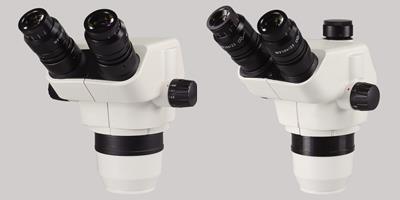

● 45°倾斜,瞳间距52-75mm。连续变倍调节手感舒适,0.8X-5X(1:6.3)连续变倍,整个行程像面齐焦。

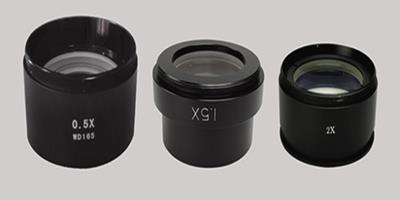

● 选择不同的附加物镜,有0.5X、1.5X、2.0X、2.5X,使其变倍范围更广,工作距离选择范围更大。




● 连续变倍手轮,0.8-5X光学变倍








注:红色字体为标准配置)

目镜

标准配置

辅助物镜0.5X

辅助物镜2X

工作距离115mm

工作距离211mm

工作距离43.5mm

放大倍数

视场范围

放大倍数

视场范围

放大倍数

视场范围

10X/22mm

8X

27.5

4X

55.0

16X

13.8

50X

4.4

25X

8.8

100X

2.2

15X/16mm

12X

20.0

6X

40.0

24X

10.0

75X

3.2

37.5X

6.4

150X

1.6

20X/12mm

16X

15.6

8X

31.2

32X

7.8

100X

2.5

50X

5.0

200X

1.3

25X/9mm

20X

11.3

10X

22.5

40X

5.6

125X

1.8

62.5X

3.6

250X

0.9

30X/8mm

24X

10.0

12X

20.0

48X

5.0

150X

1.6

75X

3.2

300X

0.8

放大倍数

标准配置:8X-50X, 选配目镜和辅助物镜可扩展4X-300X,连续变倍

目镜

标准配置:10X/22mm,大视场平场目镜,视度可调

可选目镜

10X/22mm,15X/16mm,20X/12mm,25X/9mm,30X/8mm

观察头

45°倾斜、360°旋转,瞳距调节范围52-75mm;双边视度调节±5

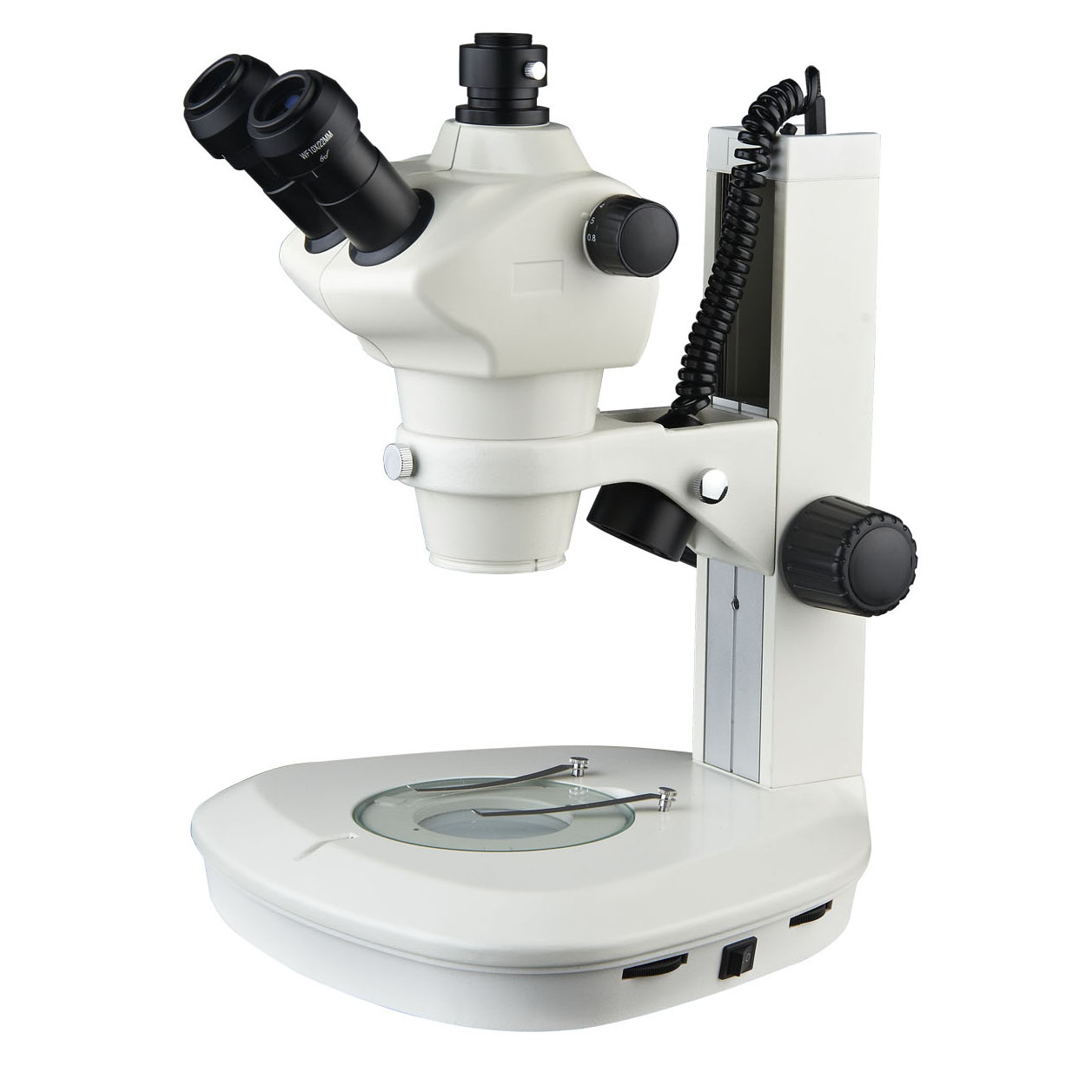

铰链式三目,分光比50%/50%

物镜

0.8X-5.0X连续变倍、物镜变倍比6.3:1 确保像面齐焦性

辅助物镜

可选0.5X,2.0X

调焦托架

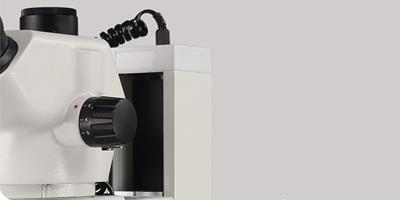

立臂调焦托架,手轮松紧可调,升降范围106mm

底座

扇形底座  可选配LED白光透射光源底座

照明

反射光为LED光源 亮度可调

三目接口

0.5xCTV(大视野)

相机CCD

可支持拍照,测量,录像,储存功能,连接显示屏或PC

传输端口

1080P/2K/4K/PC不同通道可选





大视场目镜视场可达23mm宽阔平坦 高眼点设计
最高工作距可达211mm
图像放大倍率200x
透射LED光源照明

功能特点:
