电动3D显微镜 XK-SZD003

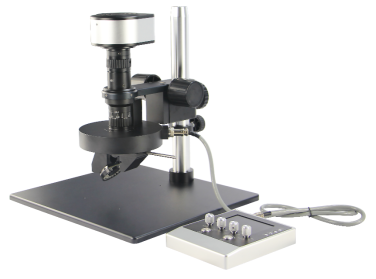

实拍效果图
主要特性
◆无限远光路光学系统, 0.6-5.0X 高分辨率连续变倍主体
◆支持二维平面和电动360度旋转三维立体两种观察方式
◆三维物镜观察角度45度，齐焦性能好，二维切换到三维观察时，无需再调焦
◆标准C接口，标配0.5X CTV接筒，可选配0.3X,0.75X,1X,1.5X CTV接筒；
◆大视野，大景深，搭配1/2”靶面相机，最低倍视野基本无图像暗角
◆搭配LED环形光源，增加一体侧光源，跟随三维观察头360度旋转，完美解决光源暗角问题

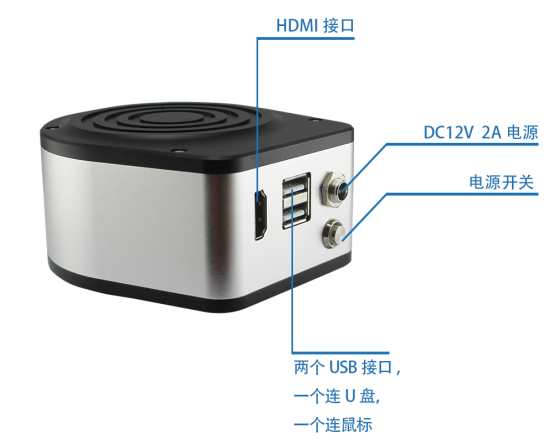

◆搭配1/2”1920*1080 HDMI 相机，支持拍照录像保存

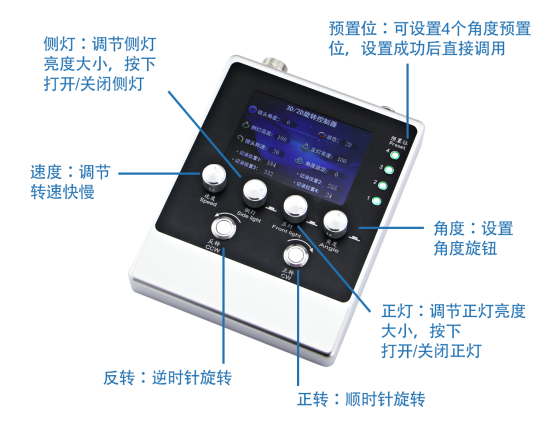

◆多功能一体控制器带数显液晶屏，操作方便简单
光学参数表
|
型号 |
XK-SZD003 |
|
光学倍率 |
0.6-5.0X连续变倍主体配0.5X C 接口 |
|
总倍率 |
14-120X (基于15.6寸4K显示器) |
|
工作距离 |
2D:86mm 3D:50mm |
|
变倍比 |
8.3:1 |
|
视野 |
24*13.5-2.88*1.62mm |
|
镜头接口 |
标准C接口 |
|
观察方式 |
2D观察 |
|
电动360度旋转3D观察 |
|
|
手动推拉切换 |
|
|
图像传感器 |
1/2” SONY CMOS |
|
分辨率 |
1920*1080 |
|
像素 |
200万 |
|
帧率 |
60 FPS |
|
像素尺寸 |
3.75μm x 3.75μm |
|
输出接口 |
HDMI 输出 |
|
存储功能 |
拍照或者录像保存到U盘 |
|
测量功能 |
支持线段，角度，圆弧，矩形，多边形等测量，测量精度可达微米级 |
|
正光源 |
267颗LED灯珠，色温6000K，亮度0-100%可调 |
|
测光源 |
31颗LED灯珠，色温6000K, 亮度0-100%可调 |
|
底板尺寸 |
L*W 330*300mm |
|
立柱高度 |
318mm |
|
调焦 |
粗调 |
|
立柱直径 |
φ32mm |
|
安装主体直径 |
φ50mm |

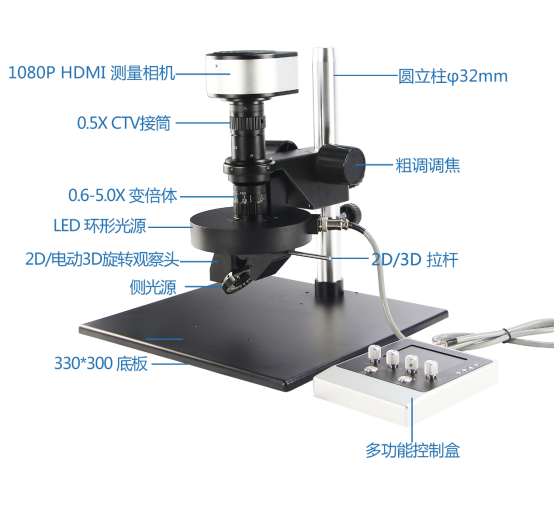

产品细节图
|
光学倍率 |
变倍体 |
CTV接筒 |
|
C6503 |
CTV接筒 |
标准C接口，光学倍率0.18-1.5X |
|
C65075 |
CTV接筒 |
标准C接口，光学倍率0.45-3.75X |
|
C6510 |
CTV接筒 |
标准C接口，光学倍率0.6-5X |
|
C6515 |
CTV接筒 |
标准C接口，光学倍率0.9-7.5X |
可选配支架：
|
支架1 |
|
底板尺寸：380*260mm |
|
立柱高度：320mm |
|
立柱直径：φ25mm |
|
主体直径：φ50mm |
|
调焦：粗调 |
|
支架毛重：1.5kgs |
|
支架2（全铝底板） |
|
底板尺寸：330*300mm |
|
立柱高度：318mm |
|
立柱直径：φ32mm |
|
主体直径：φ50mm |
|
调焦：粗调 |
|
支架毛重：4.5kgs |

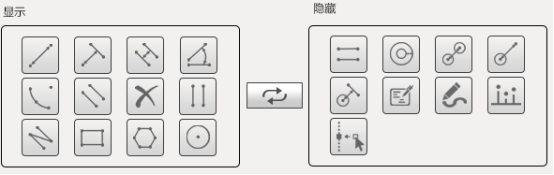

测量功能
支持线段，平行线，角度，圆弧，矩形，多边形，同心圆，圆间距，点到圆，线到圆等测量
2、专用按键控制
3、高清4K成像画质
