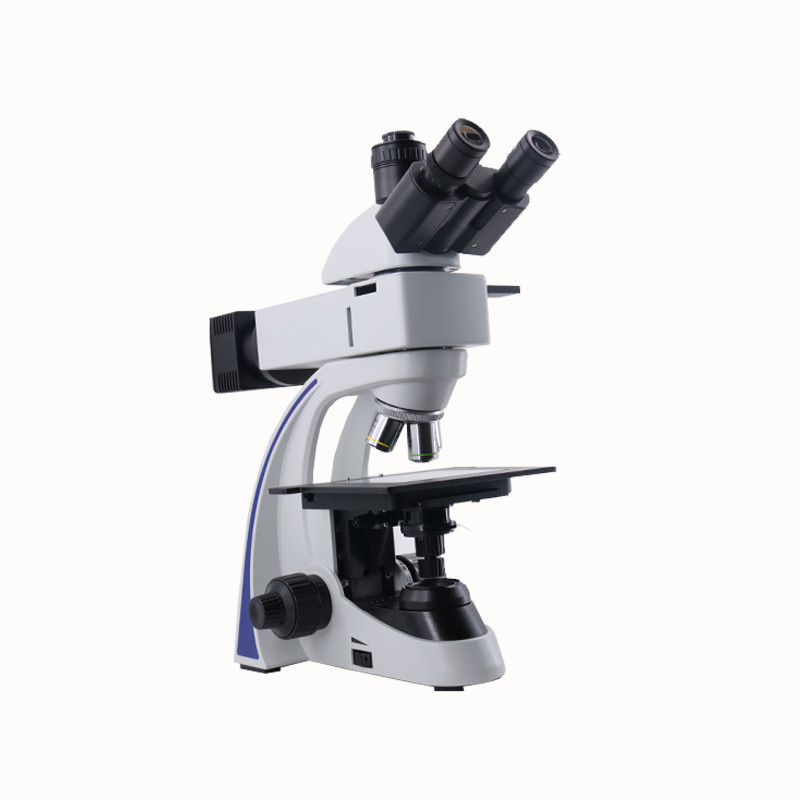

金相显微镜 XK-M200S
1、产品描述：
XK-M200S 是一款专为材料领域打造的机型；采用最佳舒适角度30°观察筒能够缓解用户在长时间工作状态下的紧张和疲劳；保证最佳角度的观察状态，观察筒上有刻度，方便用户自行调节最佳的瞳距范围。
落射照明带视场光阑、孔径光阑和斜照明装置，预设起偏器、检偏器与滤色片插槽。采用上下LED照明，光照均匀使用寿命超2万小时以上。用户可选配双目和三目机型，三目可佩带CCD相机和图像处理软件；支持拍照、数据存储和测量等功能。
2、技术参数表：
|
型号 |
XK-M200S |
|
光学系统 |
无限远色差校正光学系统 |
|
观察筒 |
30° 无限远铰链三目5:5 分光观察头 瞳距调节：54mm-75mm 单边视度调节 ±5曲光度 配0.5x摄像接口 |
|
目镜 |
高远点WF10X20mm 目镜/可选测微尺 |
|
物镜 |
无限远长工作距离平场消色差物镜 5x NA0.15 WD12 |
|
无限远长工作距离平场消色差物镜 10x NA0.3 WD16 |
|
|
无限远长工作距离平场消色差物镜 20x NA0.4 WD12 |
|
|
无限远长工作距离平场消色差物镜 50x NA0.55 WD9.15 |
|
|
无限远长工作距平场消色差金相物镜 100x NA0.8 WD2.1 (可选件） |
|
|
物镜转换器 |
内定位4孔转换器 |
|
粗微调焦机构 |
反射机架 配金属载物台板 低手位粗微同轴调焦机构 粗调行程23mm 微调精度0.002mm 带有防止载物台下滑的松紧调节装置 |
|
透反两用机架，配透反两用玻璃载物台板，低手位粗微同轴调焦机构，粗调行程23mm 微调精度0.002mm 带有防止载物台下滑松紧调节 |
|
|
载物台 |
双层机械移动平台 低手位XY方向同轴调焦，平台大小190mmx150mm 移动范围：76mmx50mm |
|
可配反射用金属载物台板 透反两用玻璃载物台板 |
|
|
落射照明系统 |
单颗大功率5wLED 反射灯室 暖白光 柯拉照明，带视场光阑与孔径光阑 光阑中心大小可调 外置式宽电压适配器 输入100v-240v-ac50/60hz 输出DC12V2A |
|
透射照明系统 |
单颗大功率3w 白光LED灯（选配） |
|
其他附件 |
透射用阿贝聚光镜 数值孔径NA1.25 带可变光阑 中心预调 |
|
随机用阿贝聚光镜以及检偏镜 旋转可调 |
|
|
摄像附件：0.35x 1X C接口 可调焦（可选） |
|
|
反射用干涉滤色片：蓝色、绿色、白色 (选构件） |
|
|
工业相机 |
电脑端500、1200万、1600万；2000万高清像素，可拍照，录像，测量等功能 |
3、软件系统功能
1.我司CCD系统相机是超高性能的USB2.0接口CCD相机，其感光芯片采用索尼 CCD芯片。其像素可达500-2000万高清画质可选。
2.系统采用了可以将未能转换的近红外光转换成图像信号，使得成像光谱从可见光扩展到近红外光，这一技术大大提高了传感器的感光灵敏度。利用“ExView HAD CCD”芯片时，在黑暗的环境下也可得到高亮度的照片。相机数据传输通过USB3.0快速传输协议接口实现，确保视频快速稳定。
3.随机配备高级视频与图像处理软件，提供Windows/Linux/ OSX等多平台SDK，支持原生C/C++, C#/VB.NET, Directshow, Twain控制API。
3.相机系统的上述特性可用于普通材料显微镜明场或弱光、暗场或荧光光场显微图像的拍摄。
4.软件提供拍照、录像、视图观察、测量尺寸以及数据储存的功能。测量单位：直线、矩形、圆、圆（3点）、椭圆、多边形、不规则多边形、角度、折线等的测量
5.分析结果可导出word或者EXCEL文件表格格式，
6.系统支持图像的大范围高速拼接，景深快速合成。
配置偏光专用插片组
专用金相分析镜头 分辨率高
双层机械载物台 面积：190mmx150mm 移动范围：76mmx50mm
